Параметр, который не виден на глаз
Приведённая толщина металла - расчётная величина, а не то же самое, что толщина стенки или полки профиля. Она связывает массу металла в сечении элемента с той поверхностью, через которую этот металл отдаёт и получает тепло при пожаре. Чем быстрее элемент нагревается относительно своей массы, тем больше огнезащиты ему требуется, чтобы удержать критическую температуру стали дольше. Поэтому у двух балок с одинаковым профилем этот параметр может отличаться просто из-за того, как элемент стоит в конструкции.
Система подбирается не под «профиль вообще», а под конкретный элемент в конкретном узле каркаса. Одинаковый прокат в спецификации не гарантирует одинаковую систему защиты.
Что реально влияет на параметр
Ключевую роль играет то, как конкретный элемент встроен в каркас и какие условия его окружают:
- Схема обогрева - сколько сторон элемента подвержены воздействию огня: открытая колонна в цехе прогревается иначе, чем балка, одна сторона которой закрыта плитой перекрытия или примыкает к стене.

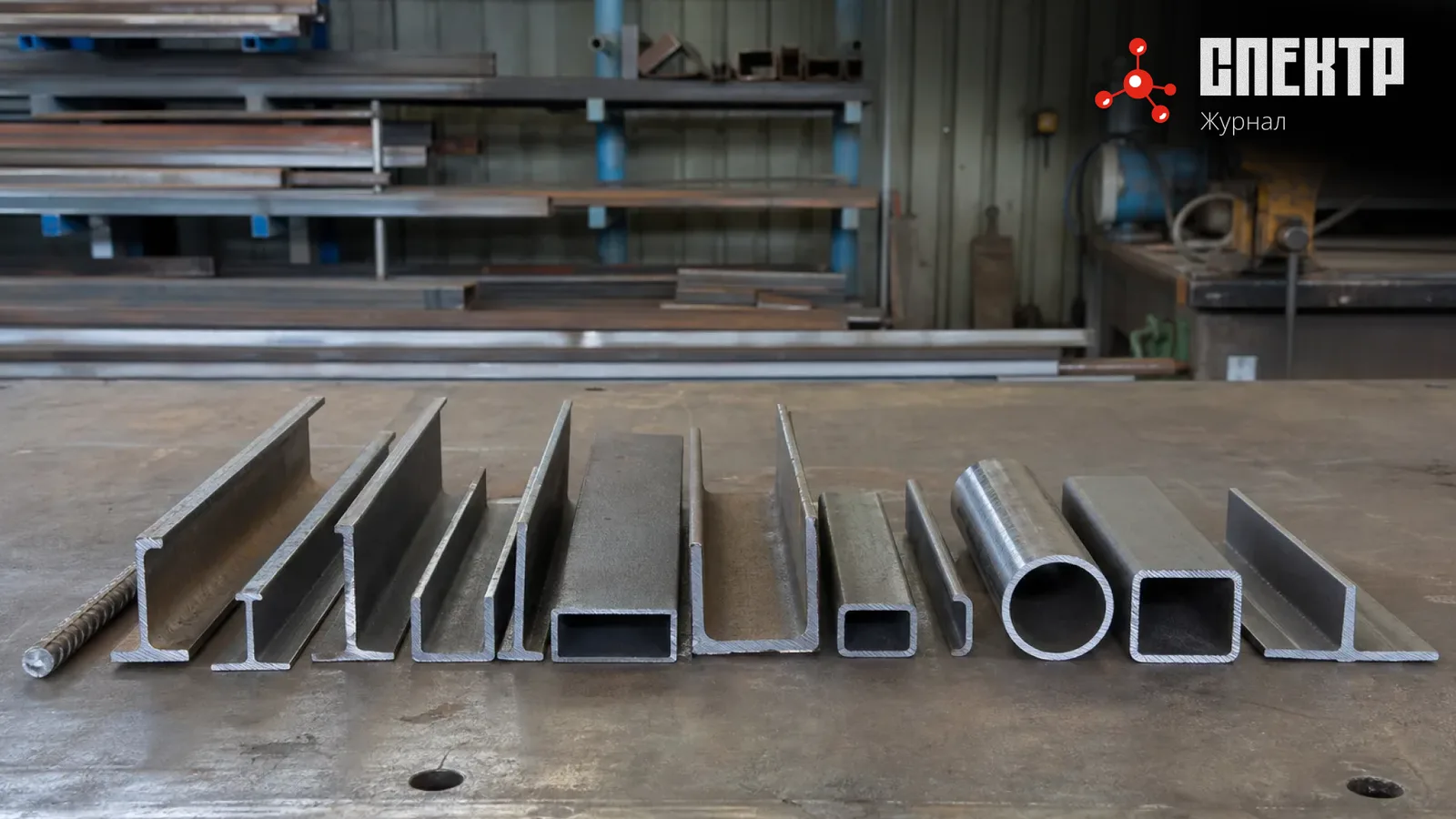

- Форма сечения - у двутавра, трубы, уголка разное соотношение площади поверхности к массе металла даже при похожей толщине стенки.
- Положение элемента в каркасе - несущая колонна первого этажа, второстепенная балка перекрытия и элемент фахверка нагружены и обогреваются по-разному, даже если это одинаковый прокат со склада.
- Соседство с другими конструкциями - балка рядом с воздуховодом или технологической площадкой греется иначе, чем такая же балка на открытом участке.
Почему нельзя просто взять цифру с прошлого объекта
Соблазн очевиден: если на похожем объекте для похожего профиля уже считали приведённую толщину и подбирали систему, кажется логичным взять готовое решение. Проблема в том, что схема обогрева и роль элемента в каркасе редко повторяются один в один даже у визуально похожих объектов. Балка на открытой эстакаде и такая же балка внутри отапливаемого цеха обогреваются по-разному.
Похожая ситуация с проектами по типовым сериям: даже когда каркас взят из типового решения, конкретный объект может отличаться расположением проёмов, соседством с другими конструкциями, условиями эксплуатации. Расчёт приведённой толщины делается заново под фактическую схему конкретного здания, а не копируется по аналогии с «похожим прошлым проектом».
Отдельно стоит реконструкция и надстройка существующих зданий. Элемент, который годами стоял в одних условиях, после изменения планировки может оказаться в другой схеме обогрева - рядом появился проём, убрали стену, изменилось назначение помещения. Старый расчёт по этому элементу в такой ситуации не годится, даже если сам металл никто не менял.
На что смотреть ПТО и проектировщику
При подготовке спецификации системы огнезащиты стоит проверять не сам профиль, а условия его работы в каркасе: с какого числа сторон элемент обогревается, какую роль он играет в конструкции - несущую или второстепенную, примыкает ли он к другим элементам, которые меняют схему обогрева. Именно эти данные, а не марка проката, определяют, какая система и с какими параметрами понадобится на конкретном участке.
Вывод
Одинаковый профиль в спецификации - это только исходные данные по металлу, а не готовый ответ по огнезащите. Приведённая толщина и, соответственно, система защиты определяются положением элемента в каркасе и схемой его обогрева, и эти параметры считаются отдельно для каждого узла. Экономить время, распространяя одно решение на весь список одинаковых профилей в спецификации, рискованно именно там, где элементы стоят по-разному.
- Что такое приведённая толщина металла?
- Это расчётная величина, связывающая массу металла в сечении элемента с площадью поверхности, через которую он отдаёт и получает тепло при пожаре, а не толщина стенки или полки профиля.
- Почему у двух балок одного профиля может быть разная система огнезащиты?
- Потому что приведённая толщина зависит не только от сечения, но и от схемы обогрева, положения элемента в каркасе и соседства с другими конструкциями - эти условия у одинаковых балок могут отличаться.
- Можно ли использовать расчёт приведённой толщины с похожего объекта?
- Нет, схема обогрева и роль элемента в каркасе редко повторяются даже у похожих объектов, поэтому перенос чужого расчёта без проверки исходных условий превращает инженерное решение в догадку.
- Нужно ли пересчитывать приведённую толщину после реконструкции здания?
- Да, если изменилась планировка - появился проём, убрали стену, изменилось назначение помещения - элемент может оказаться в другой схеме обогрева, и старый расчёт для него уже не годится.
- На что нужно смотреть при подготовке спецификации по огнезащите?
- Не на марку профиля, а на условия его работы в каркасе: число обогреваемых сторон, роль элемента - несущую или второстепенную, и наличие примыкающих конструкций, меняющих схему обогрева.
